Question 1

Chiều cao và kích thước

Thông số
XE80C

Chiều cao sàn tối đa
8 m

Chiều cao làm việc tối đa
10 m

Tầm với sàn mở rộng
1 m

Dài x rộng
2,48 m x 0,81 m

Cao (lan can gập)
1,69 m

Cao (lan can dựng)
2,24 m

Chiều dài cơ sở
1,85 m

Kích thước sàn (D x R x C)
2,25 m x 0,8 m x 1,25 m

Chiều dài khi mở rộng sàn
3,25 m

Khoảng sáng gầm
0,1 m

Khoảng sáng tấm bảo vệ ổ gà (khi hạ)
0,024 m

Tải trọng và vận hành

Thông số
XE80C

Tải trọng nâng
350 kg

Tải trọng khi mở rộng sàn
120 kg

Số người tối đa (trong nhà / ngoài trời)
2 / 1

Tốc độ di chuyển (sàn hạ)
3,2 km/h

Tốc độ di chuyển (sàn nâng)
0,7 km/h

Thời gian nâng / hạ (không tải)
29 s / 27 s

Khả năng leo dốc (2WD)
30%

Cảm biến nghiêng (trước sau / ngang)
3° / 1,5°

Bán kính quay (trong / ngoài)
0 / 2,18 m

Lực ngang tối đa (trong nhà / ngoài trời)
400 N / 200 N

Tốc độ gió tối đa
12,5 m/s

Động lực và trọng lượng

Thông số
XE80C

Dẫn động
Thủy lực / điện, 2WD x 2WS

Mô tơ
24V / 3,3 kW

Ắc quy
24V / 235Ah

Bộ sạc
90 - 264V / 36A

Dung tích thùng dầu thủy lực
23 L

Áp suất thủy lực
21 MPa

Lốp
381 x 127 mm, đặc, không để lại vết

Trọng lượng (chuẩn ANSI/CSA)
1.690 kg

Trọng lượng (chuẩn CE/AUS)
2.160 kg

Tiêu chuẩn
GB/CE

Di chuyển khi sàn đã nâng
XE80C chạy được ở độ cao tối đa, nhưng tốc độ tự giảm còn 0,7 km/h. Tốc độ thấp giúp người trên sàn căn vị trí chính xác dưới trần, dọc tuyến ống, máng cáp hoặc dãy đèn.
[caption id="attachment_31006" align="aligncenter" width="800"] Xe Nâng Người Cắt Kéo Tự Hành Nâng 8 - 10m Xe80c[/caption]

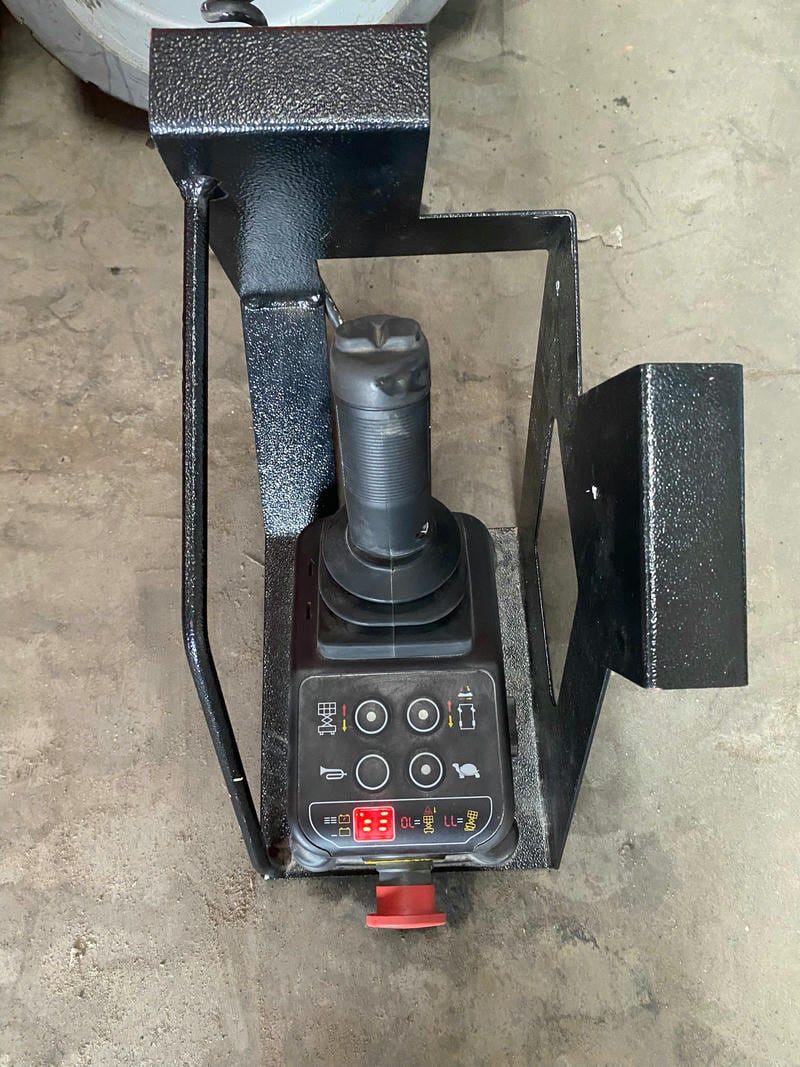

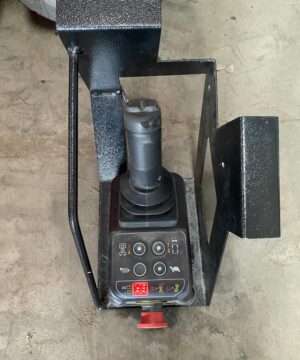

Bộ điều khiển tỷ lệ tăng giảm tốc mượt, tránh giật khi khởi động và dừng. Cảm biến nghiêng cảnh báo ở 3° trước sau và 1,5° ngang, vì vậy chỉ nâng sàn trên mặt phẳng.
Xoay trở trong không gian hẹp
Thân rộng 0,81 m, dài 2,48 m, bán kính quay trong 0 m. Xe quay tại chỗ trong lối đi, hành lang và giữa các dãy kệ mà không cần lùi nhiều lần.

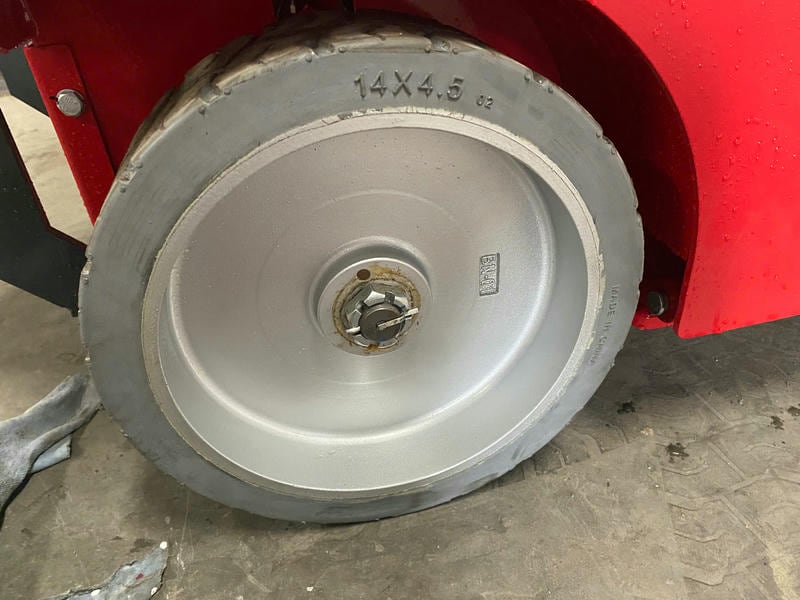

Lốp đặc không để lại vết phù hợp sàn gạch, sàn epoxy, sàn bê tông đánh bóng trong trung tâm thương mại, nhà máy sạch và kho.
Phanh và nhả phanh bằng tay
Xe có hệ thống phanh tự động: phanh giữ xe ngay khi người vận hành nhả cần điều khiển. Khi mất điện hoặc cần di chuyển xe hỏng, có thể nhả phanh bằng tay và xử lý theo hướng dẫn của nhà sản xuất.
[caption id="attachment_31005" align="aligncenter" width="800"] Xe Nâng Người Cắt Kéo Tự Hành Nâng 8 - 10m Xe80c[/caption]
An toàn của xe nâng cắt kéo dựa trên 4 lớp: chống lật, bảo vệ người trên sàn, cảnh báo và xử lý sự cố.
Chống lật và chống sụt bánh

Cảm biến và còi báo nghiêng khi xe vượt 3° trước sau hoặc 1,5° ngang, báo kịp trước khi mất ổn định.
Bảo vệ ổ gà tự động: khi nâng sàn, tấm chắn hạ cách đất 24 mm, hạn chế nguy cơ sụt bánh vào hố.
Thiết kế thân thấp, khoảng cách trục bánh 1,85 m, giữ xe ổn định khi nâng và khi di chuyển.

Bảo vệ người trên sàn

Lan can cao 1,25 m, ván chân cao 0,15 m, cổng sàn dạng xoay, ngăn người và dụng cụ rơi khỏi sàn.
Nhiều lớp bảo vệ cho mạch nâng, giữ sàn đứng yên khi có sự cố ở đường dầu thủy lực.
Dải chống va chạm quanh thân xe, hạn chế trầy xước kết cấu, tường và hàng hóa khi xoay trở.

[caption id="attachment_31004" align="aligncenter" width="800"] Xe Nâng Người Cắt Kéo Tự Hành Nâng 8 - 10m Xe80c[/caption]
Cảnh báo và dừng khẩn cấp

Còi báo và đèn chớp kép báo hiệu xe đang chuyển động cho người đi lại xung quanh.

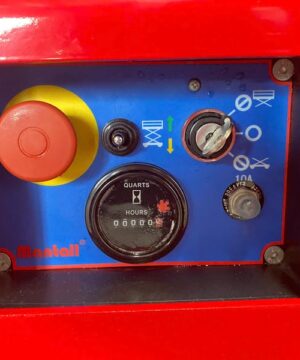

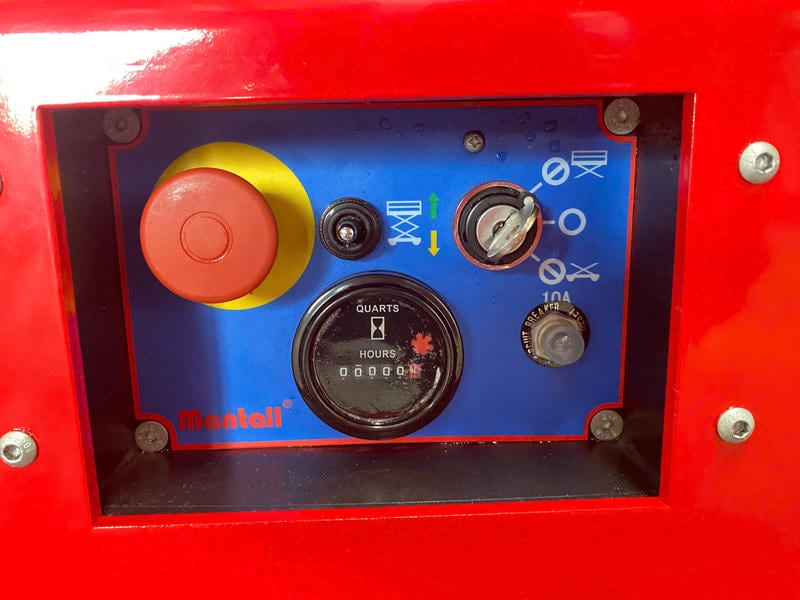

Nút dừng khẩn cấp cắt nguồn điều khiển ngay khi có tình huống nguy hiểm.
Hạ khẩn cấp bằng điện và bằng tay: đưa người xuống an toàn kể cả khi hết ắc quy hoặc mất nguồn.
Hệ thống tự chẩn đoán hiển thị mã lỗi, giúp phát hiện và xử lý lỗi trước khi vận hành tiếp.

[caption id="attachment_31002" align="aligncenter" width="800"] Xe Nâng Người Cắt Kéo Tự Hành Nâng 8 - 10m Xe80c[/caption]
Bảo vệ khi bảo trì

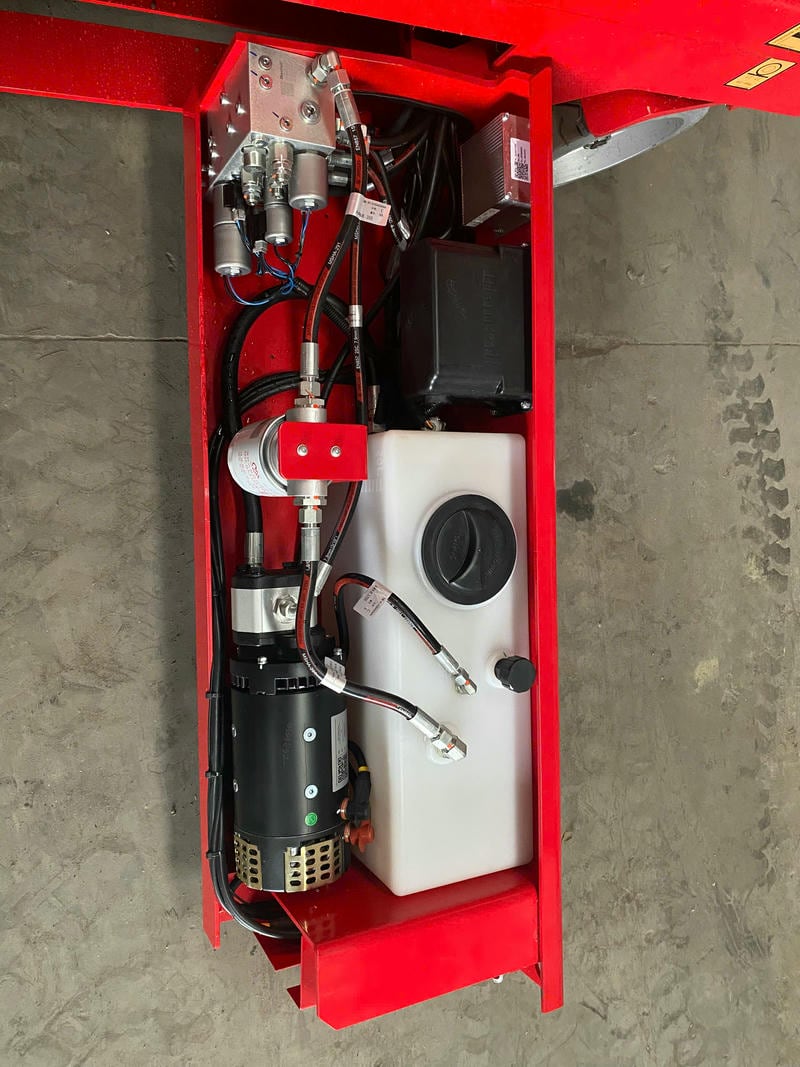

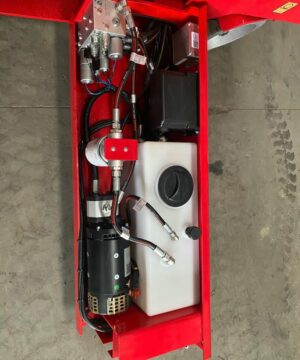

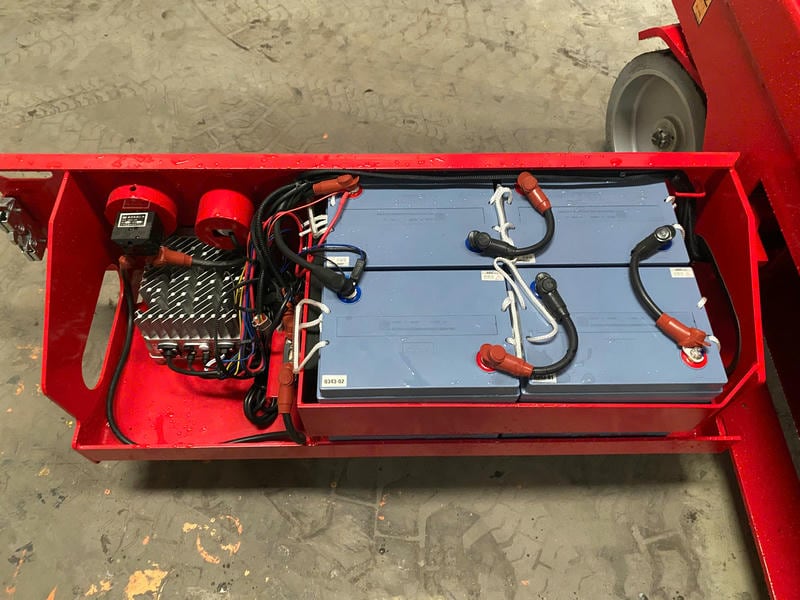

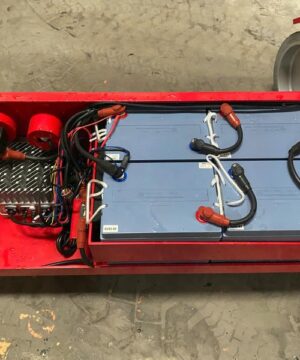

Thanh chống an toàn  giữ cố định khung cắt kéo khi kỹ thuật viên làm việc dưới sàn nâng. Cửa đôi mở khoang kiểm tra giúp tiếp cận ắc quy và thủy lực mà không cần tháo dỡ nhiều.
Tùy chọn nâng cấp từ nhà cung cấp

Cảm biến quá tải: cảnh báo và chặn nâng khi tải trên sàn vượt mức cho phép.
Cảm biến giới hạn trên: dừng nâng khi sàn tiến gần vật cản phía trên.
Còi và đèn làm việc trên sàn: tăng khả năng nhận biết cho người xung quanh và người vận hành.
GPS: theo dõi vị trí xe, thuận tiện cho đơn vị quản lý đội xe nhiều công trình.
Pin lithium, ổ cắm điện và đường khí nén lên sàn: nâng hiệu suất cho ca làm việc dài.

[caption id="attachment_31003" align="aligncenter" width="800"] Xe Nâng Người Cắt Kéo Tự Hành Nâng 8 - 10m Xe80c[/caption]
Câu hỏi thường gặp về xe nâng người tự hành FAQ
XE80C có chạy được khi sàn đã nâng cao không?

Accepted Answer

Có. Xe chạy ở tốc độ 0,7 km/h khi sàn nâng, thấp hơn 3,2 km/h khi sàn hạ để bảo đảm ổn định.

Question 2

XE80C leo dốc được bao nhiêu?

Accepted Answer

Catalogue ghi khả năng leo dốc 30% (2WD). Khi nâng sàn, chỉ làm việc trên mặt phẳng vì cảm biến nghiêng cảnh báo ở 3° trước sau và 1,5° ngang.

Question 3

Vận chuyển XE80C như thế nào?

Accepted Answer

Lan can gập giúp xe cao 1,69 m. Xe có lỗ xỏ càng nâng, dùng xe nâng hàng để xếp dỡ lên xe tải.

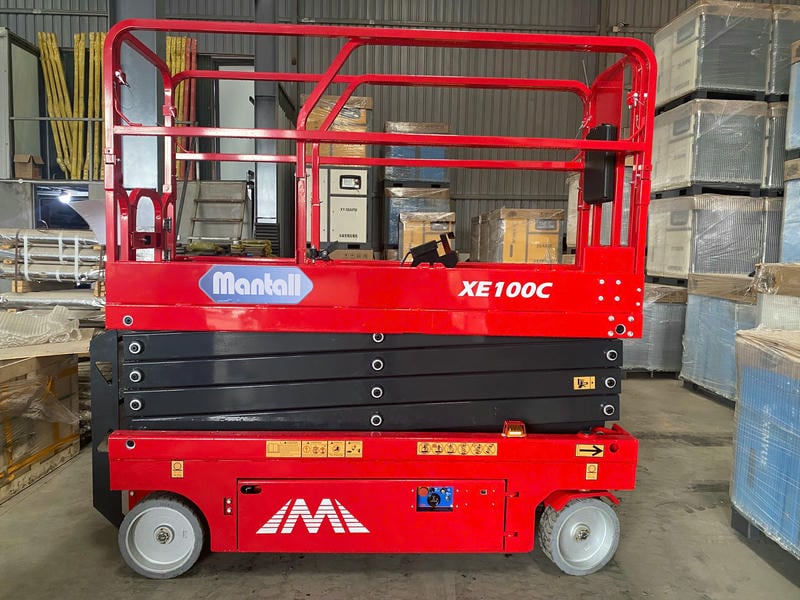

Xe Nâng Người Cắt Kéo Tự Hành Nâng 8 – 10m XE80C/XE100C
